Maßgeschneiderte Schleifzenter für anwenderspezifische Bedürfnisse

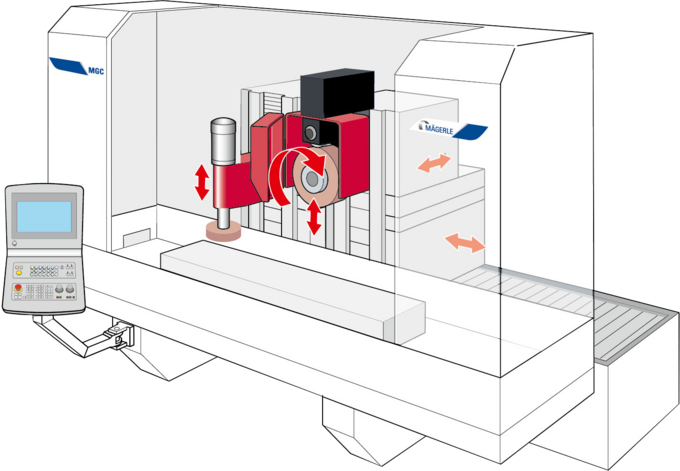

MGC Spezial

Eckdaten

Mägerle Spezialschleifzentren – Die Extraklasse

Das standardisierte MÄGERLE-Baukastenkonzept ist frei zu individuellen Lösungen konfigurierbar. Im Rahmen eines bewährten Produkteprogramms werden Schleifzenter realisiert, die ganz auf die spezifischen Bedürfnisse des jeweiligen Kunden zugeschnitten sind. Ein- und Mehrspindelsysteme in horizontaler und vertikaler Anordnung lassen sich mit stationären Werkstückträgern, mit Schwenktisch und Rundtisch in jeder Dimension beliebig kombinieren.

Das Ergebnis ist in jedem Fall ein massgeschneidertes Werkzeug, das die hohen Ansprüche an die Fertigungsqualität im Automobil-, Flugzeug-, und Hydrauliksektor, im Turbinen- und Maschinenbau sowie in der Wälzlager- und Werkzeugindustrie bei bester Wirtschaftlichkeit erfüllt.

  • Ein-und Mehrspindelsysteme
  • Optimale Wirtschaftlichkeit und Fertigungsqualität in vielfältigen Anwendungsbereichen
  • Rund-/Schwenk-/Stationäre-Tischvarianten
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 5500 mm
Max. Verfahrgeschwindigkeit X-Achse 20000 mm/min
Max. Verfahrweg Y-Achse 1200 mm
Max. Verfahrgeschwindigkeit Y-Achse 20000 mm/min
Max. Verfahrweg Z-Achse 900 mm
Max. Verfahrgeschwindigkeit Z-Achse 20000 mm/min

Spindelantrieb

Max. Spindelleistung 115 kW
Max. Drehzahl 30000 /min
Max. Schleifscheibendurchmesser 1150 mm
Max. Schleifscheibenbreite 300 mm

Schwenkachsen

Schwenkbereich A-Achse 210 °
Schwenkbereich B-Achse 360 °
Schwenkbereich C-Achse 360 °

Werkstückdaten

Rundtischdurchmesser 2500 mm

Linearachsen

Max. Verfahrweg X-Achse 216.5 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Y-Achse 47.2 inch
Max. Verfahrgeschwindigkeit Y-Achse 787 inch/min
Max. Verfahrweg Z-Achse 35.4 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 154 hp
Max. Drehzahl 30000 rpm
Max. Schleifscheibendurchmesser 45.3 inch
Max. Schleifscheibenbreite 11.8 inch

Schwenkachsen

Schwenkbereich A-Achse 210 deg
Schwenkbereich B-Achse 360 deg
Schwenkbereich C-Achse 360 deg

Werkstückdaten

Rundtischdurchmesser 98.4 inch
