Stärkste Tragkraft für
große und schwere Werkstücke
Eckdaten

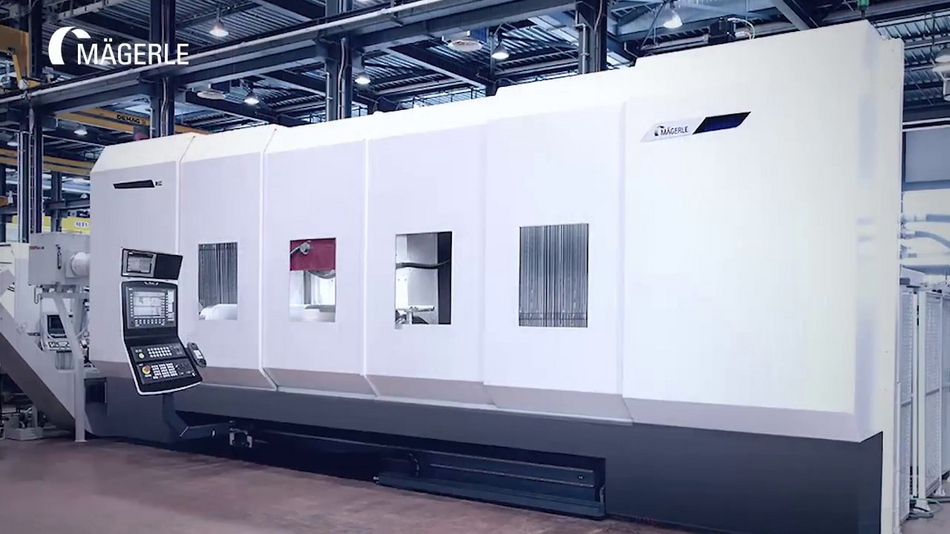

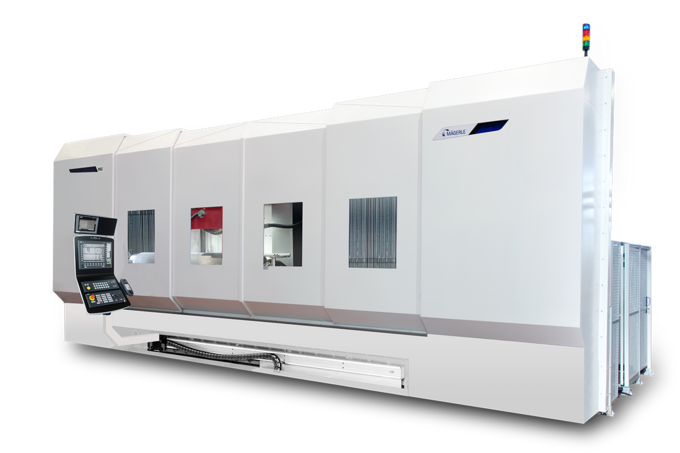

Mägerle MGC mit stationärem Werkstückträger – Die Schwerarbeiterin
Das MGC Schleifzenter mit stationärem Tisch ist für die hochpräzise Verarbeitung schwerer und grosser Werkstücke gebaut. In einem weiten Spektrum unterschiedlicher Tischgrößen und Vertikalhübe hält diese Maschine punkto Tragkraft sehr hohen Ansprüchen stand.
Wie alle Baureihen aus der MGC Serie beruht auch dieses Schleifzenter auf dem bewährten modularen Konzept. Dank einer hohen Ausstattungsvielfalt mit einer oder mehreren Spindeln in horizontaler und vertikaler Anordnung sowie einer Vielzahl an Zusatzkomponenten zählt das MGC mit fester Konsole in seiner Kategorie auch hinsichtlich Flexibilität zu den Spitzenreitern.
Technische Daten
Linearachsen
Max. Verfahrweg X-Achse
800 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
900 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
75 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
500 mm
Max. Schleifscheibenbreite
240 mm
Werkstückdaten
Tischgrösse
800 x 750 mm
Linearachsen
Max. Verfahrweg X-Achse
800 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
900 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
115 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
600 mm
Max. Schleifscheibenbreite
300 mm
Werkstückdaten
Tischgrösse
800 x 750 mm
Linearachsen
Max. Verfahrweg X-Achse
1300 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
650 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
500 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
75 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
500 mm
Max. Schleifscheibenbreite
240 mm
Werkstückdaten
Tischgrösse
1300 x 500 mm
Linearachsen
Max. Verfahrweg X-Achse
1400 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
900 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
115 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
600 mm
Max. Schleifscheibenbreite
300 mm
Werkstückdaten
Tischgrösse
1400 x 750 mm
Linearachsen
Max. Verfahrweg X-Achse
2100 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
650 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
115 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
600 mm
Max. Schleifscheibenbreite
300 mm
Werkstückdaten
Tischgrösse
2100 x 750 mm
Linearachsen
Max. Verfahrweg X-Achse
2600 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
900 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
115 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
600 mm
Max. Schleifscheibenbreite
300 mm
Werkstückdaten
Tischgrösse
2600 x 750 mm
Linearachsen
Max. Verfahrweg X-Achse
3300 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
900 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
115 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
600 mm
Max. Schleifscheibenbreite
300 mm
Werkstückdaten
Tischgrösse
3300 x 750 mm
Linearachsen
Max. Verfahrweg X-Achse
4400 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
650 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
115 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
600 mm
Max. Schleifscheibenbreite
300 mm
Werkstückdaten
Tischgrösse
4400 x 750 mm
Linearachsen
Max. Verfahrweg X-Achse
5500 mm
Max. Verfahrgeschwindigkeit X-Achse
20000 mm/min
Max. Verfahrweg Y-Achse
650 mm
Max. Verfahrgeschwindigkeit Y-Achse
20000 mm/min
Max. Verfahrweg Z-Achse
750 mm
Max. Verfahrgeschwindigkeit Z-Achse
20000 mm/min
Spindelantrieb
Max. Spindelleistung
115 kW
Max. Drehzahl
8000 /min
Max. Schleifscheibendurchmesser
600 mm
Max. Schleifscheibenbreite
300 mm
Werkstückdaten
Tischgrösse
5500 x 750 mm
