Maximale Produktivität in der Serienfertigung

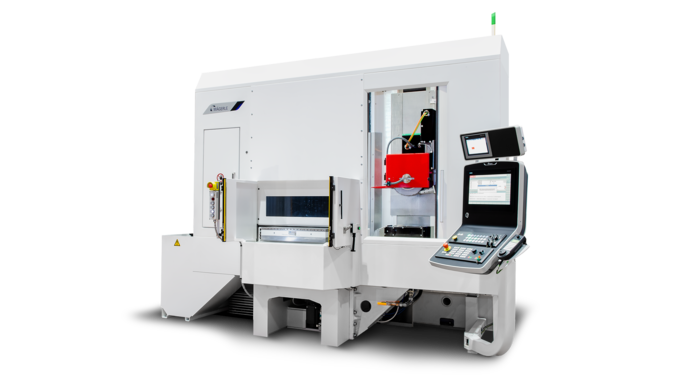

MGC ST

Eckdaten

Wie seine Schwestersysteme der MFP Serie liefert das MÄGERLE Schleifzenter beim Tiefschleifen mit hohen Abtragsleistungen wie auch beim Profil- und Flachschleifen Spitzenergebnisse.

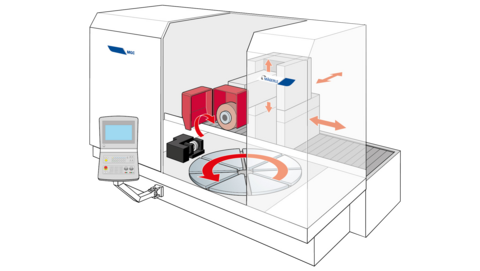

In seiner Ausführung mit Schwenktisch ist das MGC zudem auf höchsten Ausstoss ausgelegt. Der um 180° schwenkbare Tisch erlaubt das Be- und Entladen mit Werkstücken während der laufenden Bearbeitung. Unproduktive Zeit für den Werkstückswechsel wird damit weitgehend eliminiert. Bei Klein- und Grossserien wie bei Spezialapplikationen führt das zu einem Maximum an Produktivität. Zusätzliche Reserven setzt das MGC mit Schwenktisch in Verbindung mit dem automatischen Be- und Entladesystem frei. Dazu bildet der offen zugängliche Schwenktisch die ideale Schnittstelle.

Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 1300 mm
Max. Verfahrgeschwindigkeit X-Achse 20000 mm/min
Max. Verfahrweg Y-Achse 650 mm
Max. Verfahrgeschwindigkeit Y-Achse 20000 mm/min
Max. Verfahrweg Z-Achse 500 mm
Max. Verfahrgeschwindigkeit Z-Achse 20000 mm/min

Spindelantrieb

Max. Spindelleistung 75 kW
Max. Drehzahl 8000 /min
Max. Schleifscheibendurchmesser 500 mm
Max. Schleifscheibenbreite 240 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °

Werkstückdaten

Tischgrösse 760 x 325 mm

Linearachsen

Max. Verfahrweg X-Achse 51.2 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Y-Achse 25.6 inch
Max. Verfahrgeschwindigkeit Y-Achse 787 inch/min
Max. Verfahrweg Z-Achse 19.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 100 hp
Max. Drehzahl 8000 rpm
Max. Schleifscheibendurchmesser 19.7 inch
Max. Schleifscheibenbreite 9.4 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg

Werkstückdaten

Tischgrösse 29.9 x 12.8 inch

Linearachsen

Max. Verfahrweg X-Achse 2100 mm
Max. Verfahrgeschwindigkeit X-Achse 20000 mm/min
Max. Verfahrweg Y-Achse 900 mm
Max. Verfahrgeschwindigkeit Y-Achse 20000 mm/min
Max. Verfahrweg Z-Achse 500 mm
Max. Verfahrgeschwindigkeit Z-Achse 20000 mm/min

Spindelantrieb

Max. Spindelleistung 75 kW
Max. Drehzahl 8000 /min
Max. Schleifscheibendurchmesser 500 mm
Max. Schleifscheibenbreite 240 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °

Werkstückdaten

Tischgrösse 1000 x 440 mm

Linearachsen

Max. Verfahrweg X-Achse 82.7 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Y-Achse 35.4 inch
Max. Verfahrgeschwindigkeit Y-Achse 787 inch/min
Max. Verfahrweg Z-Achse 19.7 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 100 hp
Max. Drehzahl 8000 rpm
Max. Schleifscheibendurchmesser 19.7 inch
Max. Schleifscheibenbreite 9.4 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg

Werkstückdaten

Tischgrösse 39.4 x 173.2 inch

Linearachsen

Max. Verfahrweg X-Achse 2100 mm
Max. Verfahrgeschwindigkeit X-Achse 20000 mm/min
Max. Verfahrweg Y-Achse 900 mm
Max. Verfahrgeschwindigkeit Y-Achse 20000 mm/min
Max. Verfahrweg Z-Achse 750 mm
Max. Verfahrgeschwindigkeit Z-Achse 20000 mm/min

Spindelantrieb

Max. Spindelleistung 115 kW
Max. Drehzahl 8000 /min
Max. Schleifscheibendurchmesser 600 mm
Max. Schleifscheibenbreite 300 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °

Werkstückdaten

Tischgrösse 1000 x 440 mm

Linearachsen

Max. Verfahrweg X-Achse 82.7 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Y-Achse 35.4 inch
Max. Verfahrgeschwindigkeit Y-Achse 787 inch/min
Max. Verfahrweg Z-Achse 29.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 154 hp
Max. Drehzahl 8000 rpm
Max. Schleifscheibendurchmesser 23.6 inch
Max. Schleifscheibenbreite 11.8 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg

Werkstückdaten

Tischgrösse 39.4 x 17.3 inch

Linearachsen

Max. Verfahrweg X-Achse 2600 mm
Max. Verfahrgeschwindigkeit X-Achse 20000 mm/min
Max. Verfahrweg Y-Achse 900 mm
Max. Verfahrgeschwindigkeit Y-Achse 20000 mm/min
Max. Verfahrweg Z-Achse 750 mm
Max. Verfahrgeschwindigkeit Z-Achse 20000 mm/min

Spindelantrieb

Max. Spindelleistung 115 kW
Max. Drehzahl 8000 /min
Max. Schleifscheibendurchmesser 600 mm
Max. Schleifscheibenbreite 300 mm

Schwenkachsen

Schwenkbereich B-Achse 180 °

Werkstückdaten

Tischgrösse 1000 x 440 mm

Linearachsen

Max. Verfahrweg X-Achse 102.4 inch
Max. Verfahrgeschwindigkeit X-Achse 787 inch/min
Max. Verfahrweg Y-Achse 35.4 inch
Max. Verfahrgeschwindigkeit Y-Achse 787 inch/min
Max. Verfahrweg Z-Achse 29.5 inch
Max. Verfahrgeschwindigkeit Z-Achse 787 inch/min

Spindelantrieb

Max. Spindelleistung 154 hp
Max. Drehzahl 8000 rpm
Max. Schleifscheibendurchmesser 23.6 inch
Max. Schleifscheibenbreite 11.8 inch

Schwenkachsen

Schwenkbereich B-Achse 180 deg

Werkstückdaten

Tischgrösse 39.4 x 17.3 inch
